Типы крепления оснастки на квадрат гайковерта.
1. Отверстие под штифт.
Лет 100 назад, когда впервые появилась задача удерживать оснастку на квадрате, поступили просто, сделали в них обоих отверстие, в отверстие сунули штифт, штифт закрепили кольцом. Об удобстве и скорости установки никто не думал, как и возможности потерять мелкий штифт. Инструмент делает одну операцию, специально обученный человек заменит головку, а на складе есть куча штифтов и резинок. В таком виде способ дожил и до нас, и до сих пор встречается.
Можно догадаться, что на разные по размеру головки и квадраты понадобиться несколько комплектов штифтов и резинок, а придуманный позже пружинный фиксатор вообще уникален для определенной головки.
Требуются оснастка с отверстием. Не стоит выбирать такой способ для стройки, очень не удобен.
На конце квадрата находиться подпружинненое кольцо, диаметром чуть больше размера квадрата. В головке кольцо всегда сжато, что обеспечивает отличную фиксацию. Еще делает специальные фаски в глубине головки, для надежной фиксации кольцом, но и без него оснастка отлично держится.
Наверное самый лучший и очень популярный тип крепления.
3. Подпружиненный штырек.
Когда кому-то надоело искать очередной потерянный штифт, он придумал сунуть этот штифт в квадрат.
Сохранилась полная совместимость с оснасткой с отверстием и нечего больше терять.
Но усилия на установку и снятие оснастки сильно возросли. Приходиться прикладывать большие усилия, а иногда и топить штырек перед снятием. Но ничего не мешает ставить оснастку «не отверстием на штырек».
Весьма популярный способ.
4. Подпружиненный шарик.
Этот знакомый всем способ пришел от ручного инструмента, и в гайковертах, по крайней мере мощных, встречается редко. Требует оснастку с фаской под шарик, но держит и так. Легко одевать, легко снимать, но и держаться будет головка слабее всего.
Экзотика и все такое.
Еще встречается наследство от союза, гайковерты и головки на 14мм квадрат и отверстием под штифт. Сейчас приняты доли дюйма типа 1\4, 1\2, и т.п.
В штатах есть оснастка и гайковерты (и дрели) на 7/16″ Hex шестигранные, похоже на обычные 1\4 HEX импактов и бит. Для такого калибра выпускаются головки, сверла, коронки и пр.
Бывает, что подпружиненный штырек похож на шарик, толи шарик на штырек, производитель делает что-то среднее, пытаясь обойти ихние проблемы.
Крепление штифтом и упорным кольцом может чудесно сочетаться в одном инструменте.
Если видите штырек или шарик, но и еще и отверстие в квадрате, не думайте, что это отверстие для штифта. Это технологическое отверстие, для крепление подпружинненого штырька или шарика.

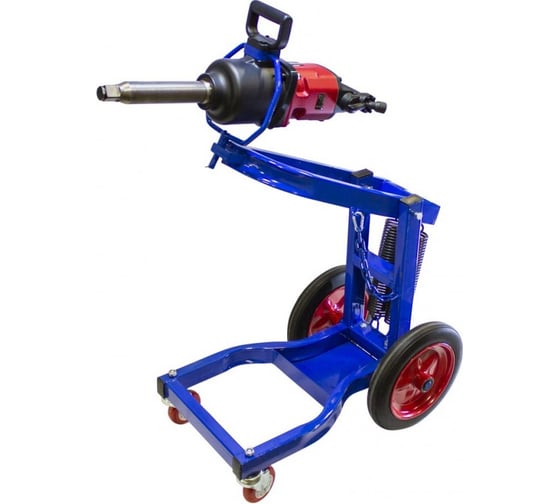

Тележка-держатель для ударного гайковерта Forsage F-8258H 48726
Спишите до 4034 р. бонусами Начислим 100 бонусов
Тележка-держатель для ударного гайковерта Forsage F-8258H 48726 предназначена для облегчения шиномонтажного труда.
Она удобна в использовании и долговечна.
Имеет применение на грузовом шиномонтаже.
Технические характеристики Forsage F-8258H 48726
От данной характеристики напрямую зависит удобство и энергоемкость рабочего процесса. Чем ниже вес, тем проще и использование инструмента в труднодоступных местах (например, над головой), и тем менее энергозатратен весь рабочий процесс.
Комплектация
Информация об упаковке
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы о тележке-держателе Forsage
Вопросы и ответы о тележке-держателе Forsage
Есть вопросы о товаре?
Расходные материалы для Forsage F-8258H 48726
Способы получения товара в Санкт-Петербурге
Самовывоз
26 декабря, после 09:00, в 42 магазинах
Доставка курьером
26 декабря, от 190 р.
Транспортная компания
Рассчитать стоимость доставки
Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру
Набор головок для ударного гайковерта Калибр
Категорически приветствую всех читателей блога Live От iXBT!
Так как недавно обзавелся ударным гайковертом от одной неплохой фирмы, то возник вопрос о приобретении комплекта ударных головок для работ.
Обычные головки на 1/2″ не подходят из-за увеличенных нагрузок при откручивании/закручивании в режиме удара (до 400 Н*м). Выбор пал на набор ударных головок Калибр ГТУ-10, как одних из самых бюджетных. Фактически можно приобрести набор из 10 головок по цене одной Jonessway.
Описание набора:
Внешний вид кейса для набора
Кейс небольшого размера, удобно в нем хранить набор, перевозить головки и т.д.
А вот масса набора чуть превышает 1 кг.
Для фиксации половинок служит небольшой пластиковый замок
На фотографии все головки на 1/2″: 11, 12, 13, 14, 16, 17, 19, 21, 22, 24 мм.
Каждая головка находится в своей ячеейке
Головки на 1/2″, короткие, универсальные: есть отверстие под подпружиненный шарик, а также проточка под фрикционное кольцо.
На всех головках присутствует маркировка «Хром-Ванадий» и размер головки в мм.
Подписал все размеры от 11 мм до 24 мм
Масса головок разная. Самая маленькая на 11 мм около 70 г
А самая крупная на 24 мм около 130 г
А вот длина у всех одинаковая: 35 мм
Для сравнения — диаметр головки на 24 мм
Вообще головки небольшие, пользоваться ими удобно
Для сравнения Калибр vs Jonnesway (ударная, удлиненная).
На фото ударный гайковерт Ombra (пневматический и видавший виды)
Теперь попробуем головки в деле.
На обоих гайковертах стоит фрикционное кольцо.
Головками пользоваться удобно, к колесным болтам подлезают вполне хорошо.
Откручивают-закручивают. Удлиненные головки были бы несколько удобнее, но я таких у Калибра не встречал.
На втором гайковерте
Проверяем на колесе.
Ну и на последок — головка на 13 мм. Удобно срывать старые и приржавевшие болты/гайки.
Вместо вывода: ударные головки Калибр являются одним из самых бюджетных вариантов, которые возможно использовать совместно с гайковертом. Набор именно как набор удобнее, потому что большинство нужных размеров всегда под рукой. Если требуется только замена колесных дисков, то можно поискать отдельно головку для гайковерта на 17/19/21 ( в зависимости от размеров колесного болта).
Ударные головки Калибр ГТУ-10 ССЫЛКА НА АЛИ
Какие головки использовать для гайковерта?
Сегодня существует множество различных торцевых головок. Встречаются разнообразные профили: 6-гранный, 12-гранный, Torx, SuperLock, Multilock и т. д. Головки могут различаться по длине, но все они разделены на две основные категории: ударные и стандартные.
Как отличить ударную головку от стандартной?
Основное различие заключается в толщине стенок, поэтому ударные насадки легко индефицировать. Как правило, они имеют черный цвет и матовое покрытие. Большинство стандартных головок имеет глянцевую хромированную обработку, в тоже время обычные встречаются и с матовым покрытием. Так какие головки нужны для пневматического пистолета?
Разница между ударными головками и стандартными:
Ударные головки
Стандартные (обычные/безударные)
Матовая черного цвета.
(из-за черного оксидного покрытия, известного как “промышленная обработка поверхности”)
Хромированное глянцевое или матовое покрытие. Обычно имеют насечку(накатку) для предотвращения проскальзывания в маслобензиновой среде
Хромомолибденовая сталь (данный материал хорошо приспособлен к ударным нагрузкам и высокому крутящему моменту)
Присоединение к инструменту
Со стороны присоединительного квадрата с двух сторон имеется поперечное отверстие, позволяющее использовать для соединения либо фиксирующий штифт и кольцо(1), либо шариковую фиксацию(2). В большинстве случаев, вал пневмогайковерта имеет пружинное стопорное кольцо(3), за счет которого фиксируется головка
Нет поперечного отверстия. В большинстве случаев, на внутренних стенках головки со стороны присоединительного квадрата сделаны выемки под шариковую фиксацию
Две причины, по которым следует использовать только ударные насадки для ударного инструмента:
Если используется обычная головка, то вероятность ее разрыва очень велика. Это может привести к серьезным травмам для всех, кто находится в одном и том же рабочем пространстве.
Использование правильной головки для ударного инструмента крайне важно для обеспечения безопасности и эффективности работы инструментом. Ударные головки AIST выполнены из хромомолибденовой Cr-Mo стали. В качестве антикоррозионной защиты используется термохимическое покрытие. Насадки износостойки к истирающим и ударным нагрузками.
